Se hai mai lavorato in uno stabilimento farmaceutico, in una camera bianca per semiconduttori, in una farmacia ospedaliera, in un laboratorio di biosicurezza o anche in un impianto di produzione alimentare di fascia alta, quasi sicuramente hai utilizzato o passato davanti a una scatola passante. Per chi non lo sapesse, sembra un armadietto in acciaio inossidabile incassato in una parete con due ante interbloccate. Per le persone che ne dipendono ogni giorno, si tratta di un dispositivo essenziale per il controllo della contaminazione che mantiene puliti gli ambienti pur consentendo ai materiali di entrare e uscire.
Come si trasferiscono oggetti tra due mondi, uno sterile e l'altro no, senza mai lasciare che questi mondi si tocchino?
Questo è il miracolo silenzioso e quotidiano compiuto da una modesta scatola di acciaio inossidabile integrata nel muro, e il motivo per cui stai per scoprire perché l'umile scatola passante è uno degli elementi più importanti dell'attrezzatura nei moderni ambienti controllati.
Cos'è esattamente a Passaggio attraverso la casella ?

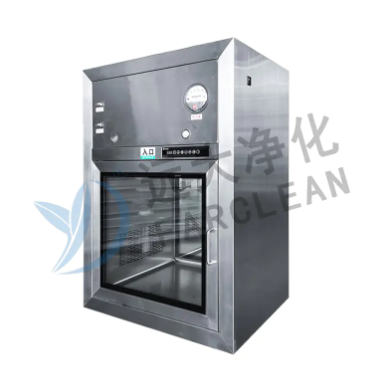

Una scatola passante è una camera sigillata a doppia porta costruita attraverso un muro che separa due aree con diversi gradi di pulizia, regimi di pressione o livelli di pericolo.
È composto da:
- Una porta che si apre sul lato superiore
- Una porta che si apre sul lato inferiore o sul lato inferiore
- Un affidabile sistema di interblocco che garantisce che entrambe le porte non possano mai essere aperte contemporaneamente
- Una finestra trasparente e ripiani interni
- Funzionalità opzionali come filtrazione HEPA/ULPA, lampade UV-C o decontaminazione con perossido di idrogeno
L'unico scopo: consentire un trasferimento sicuro e controllato dei materiali mantenendo l'integrità delle cascate di pressione dell'aria, del conteggio delle particelle e delle barriere di biosicurezza/contenimento.
Perché esistono le scatole passanti
Il problema fondamentale che risolvono è semplice: hai uno spazio ad alta pulizia e devi trasferire gli oggetti o rimuovere i rifiuti senza compromettere il livello di pulizia o biosicurezza di quello spazio.
L’apertura di una normale porta tra un corridoio sporco e una camera bianca distruggerebbe immediatamente la cascata di pressione e consentirebbe a migliaia di particelle e microbi di precipitarsi all’interno. Una stanza per la vestizione aiuta, ma anche il personale completamente vestito è ancora la principale fonte di contaminazione. Il box passante è una soluzione meccanica che consente ai materiali di spostarsi mentre le persone restano sui rispettivi lati.
Come funziona il sistema di interblocco
La maggior parte delle scatole pass-through utilizza un interblocco puramente meccanico: senza elettricità, senza software, con un tasso di guasto praticamente pari a zero per decenni di funzionamento 24 ore su 24, 7 giorni su 7.
Quando una porta viene aperta, una bandiera in acciaio o un bilanciere blocca fisicamente la serratura opposta. Solo quando la prima porta è completamente chiusa e bloccata, l'interblocco rilascia la seconda porta. Sono disponibili interblocchi elettromagnetici, pneumatici e intelligenti per applicazioni specializzate, ma quello meccanico rimane lo standard di riferimento per le strutture GMP.
Materiali e finiture che soddisfano le aspettative normative
- Acciaio inossidabile 316L – obbligatorio per agenti sporicidi aggressivi e farmaci potenti/pericolosi
- Acciaio inossidabile 304 – adatto per l'uso farmaceutico standard e nelle farmacie ospedaliere
- Superfici interne elettrolucidate: pulizia più semplice e ridotta adesione delle particelle
- Opzioni con protezione ESD e verniciate a polvere per l'elettronica e le aree non GMP
Principali applicazioni
- Camere bianche farmaceutiche e biotecnologiche (linee di riempimento, lavorazione asettica)
- Microelettronica e produzione di semiconduttori
- Farmacie ospedaliere per la preparazione di composti sterili
- Laboratori di nanotecnologie
- Vivari e strutture per animali
- Laboratori di livello di biosicurezza 2, 3 e 4
- Impianti nucleari (passaggi per i vani portaoggetti)
- Produzione alimentare e cosmetica ad alto contenimento
- Laboratori forensi
- Aree di assemblaggio pulite nel settore aerospaziale
Tipi di scatole passanti
A. Per tipo di interblocco
- Interblocco meccanico
- Interblocco elettromagnetico
- Interblocco pneumatico
B. Per flusso d'aria e filtraggio
- Passivo (nessun ventilatore o filtro – si basa sulla pressione ambiente in cascata)
- Attivo / Alimentato da ventola con filtraggio HEPA o ULPA in mandata e/o scarico
- Passaggi a flusso laminare (LAF verticale o orizzontale all'interno della camera)
- Passi di biodecontaminazione (sistemi integrati H₂O₂ o UV-C)
C. Per configurazione porta
- Standard a due porte (più comune)
- Passaggi per carrelli (a livello del pavimento, abbastanza grandi per carrelli o pallet)
- Montaggio a pavimento o stile "tunnel" per attrezzature pesanti
- Passaggi resistenti al fuoco (valutazione 1-3 ore)
- Doppia parete con spazio interstiziale per gas di sterilizzazione
D. Per materiale
- Acciaio inossidabile 304 o 316L (standard farmaceutico)
- Acciaio laminato a freddo verniciato a polvere (costi inferiori, aree non GMP)
- Versioni con protezione ESD per l'elettronica
- Vetro acrilico o temperato per monitoraggio visivo o a basso budget
E. Versioni specializzate
- Passanti UV (lampade UV-C integrate per la decontaminazione delle superfici)
- Passanti del perossido di idrogeno (VHP).
- Sistemi RTP (Rapid Transfer Port).
- Passi di pesatura con bilancia di precisione integrata
- Passaggi refrigerati
Caratteristiche principali che incontrerai
- Sistema di interblocco con indicatori visivi/acustici
- Apertura della porta di 270° o 180° (270° consentono alla porta di ripiegarsi in modo piatto contro la parete e facilita la pulizia)
- Finestra di visualizzazione in vetro temperato o policarbonato
- Illuminazione interna a LED o fluorescente
- Ripiani in acciaio inox (fissi o rimovibili)
- Sensori di stato delle porte e uscite di allarme verso BMS
- Porte per il test delle perdite del filtro HEPA
- Manometri magnetici o digitali
- Apriporta a pulsante o touchless (a infrarossi).
- Opzione serranda tagliafuoco
- Perni di messa a terra (modelli ESD)
Considerazioni sull'installazione
- Il ritaglio nel muro deve essere preciso (di solito incorniciato con un angolo in acciaio inossidabile
- Le camere bianche a pressione positiva solitamente collocano l'HEPA di fornitura nel lato di grado superiore
- Le suite di contenimento a pressione negativa posizionano l'HEPA di scarico sul lato sporco
- Il sigillante tra telaio e parete deve essere siliconico e saldato in continuo sul lato pulito
- Interblocchi elettrici solitamente a 24 V CC per sicurezza
- I passaggi dei carrelli spesso richiedono un pavimento o una rampa rinforzati
Convalida e qualificazione
Test tipici:
- Verifica della funzione di interblocco
- Integrità della guarnizione della porta
- Test di tenuta dell'installazione del filtro HEPA
- Velocità e uniformità del flusso d'aria
- Conteggio delle particelle all'interno della camera con entrambe le porte chiuse
- Prova di recupero
- Mappatura della dose UV
- Sviluppo del ciclo VHP e uccisione dell'indicatore biologico
Pulizia e Manutenzione
- Ogni giorno: pulire l'interno con alcool isopropilico al 70% o con un disinfettante approvato
- Settimanale/mensile: rimuovere i ripiani e pulire il retro
- Ogni 6-12 mesi: test di integrità del filtro HEPA e ispezione delle guarnizioni
- Sostituire le lampade UV ogni 9.000–12.000 ore
- Lubrificare con parsimonia i perni di interblocco meccanico con grasso alimentare
Errori comuni
- Sottodimensionamento della camera → gli oggetti rimangono incastrati → porte di forza del personale → danni al dispositivo di blocco
- Installazione di una scatola passiva tra due stanze con classificazione identica → collo di bottiglia inutile
- Dimenticarsi di specificare l'acciaio inossidabile 316L per detergenti corrosivi o aree di trattamento di acidi
- Nessuna finestra di visualizzazione → gli utenti aprono entrambe le porte per "vedere" se c'è qualcosa all'interno
- Individuazione della cassetta in un corridoio ad alto traffico → colpi e ammaccature costanti
Scegliere la giusta dimensione interna per la tua scatola passante
Nelle strutture del mondo reale, le dimensioni interne che incontrerai più spesso rientrano in tre categorie pratiche:
- Piccolo: da 300 × 300 × 300 mm a 450 × 450 × 450 mm Perfetto per siringhe, piccole fiale, tappi, documenti o campioni di laboratorio.
- Medio/Standard: 600 × 600 × 600 mm Può ospitare facilmente vassoi sterili, kit di strumenti, sacche per flebo e piccoli strumenti senza sprecare spazio sul pavimento.
- Grandi/Tipi di carrello: 900 × 900 × 900 mm e superiori, fino a 1200 × 1200 × 2000 mm o più Progettato per carrelli su ruote, 800 × 600 mm o 1000 × 800 mm, carrelli di emergenza o anche piccoli pallet isolatori.
Regola pratica che diamo sempre ai facility manager e agli architetti: aggiungi almeno 150–200 mm di spazio libero in ogni direzione (larghezza, profondità e altezza) attorno all'oggetto più grande o più pesante che prevedi di trasferire regolarmente. Questo spazio aggiuntivo garantisce:
- Le porte si chiudono agevolmente anche quando l'operatore posiziona l'oggetto leggermente fuori centro
- L'aria può circolare correttamente nelle unità attive o a flusso laminare
- I ripiani possono essere rimossi per la pulizia senza lottare contro il carico
- Non danneggerai le guarnizioni né graffierai componenti costosi
Seguendo questa semplice regola del buffer di 150–200 mm si elimina quasi completamente la frustrazione quotidiana (e gli eventuali danni all'interblocco) che deriva da una camera sottodimensionata.
Una scatola passante è uno di quei dispositivi noiosi finché non ne hai uno, quindi diventa il rischio di contaminazione più grande nella tua struttura. Se adeguatamente specificato, installato e sottoposto a manutenzione, rappresenta un modo economico, affidabile e conforme alle normative per spostare materiali tra zone pulite senza mai interrompere il contenimento o la cascata di pressione.
Che tu stia progettando una nuova camera bianca, ammodernando una farmacia esistente o semplicemente cercando di capire perché quell'armadietto inossidabile nel muro non ti consente di aprire entrambe le porte contemporaneamente, ora sai praticamente tutto ciò che vale la pena sapere sulle scatole passanti.
