Perché i pannelli sandwich per camere bianche sono la soluzione preferita per pareti e soffitti per ambienti controllati?

Che cos'è un pannello sandwich per camera bianca?

A pannello sandwich per camera bianca è un pannello da costruzione prefabbricato multistrato progettato specificatamente per l'uso in ambienti controllati dove la contaminazione aerea, la stabilità della temperatura, l'igiene e l'integrità strutturale devono essere mantenute secondo standard rigorosi. Il pannello è costituito da due fogli rigidi di rivestimento esterno, tipicamente acciaio zincato, acciaio inossidabile o alluminio, legati a un materiale centrale isolante che fornisce prestazioni termiche, smorzamento acustico e rigidità strutturale in un unico elemento composito. Il risultato è un sistema di parete, soffitto o partizione autoportante che può essere installato rapidamente e riconfigurato al variare dei requisiti della struttura, senza compromettere i controlli ambientali che definiscono una camera bianca funzionante.

Ciò che distingue un pannello sandwich per camera bianca dai pannelli sandwich architettonici standard è la precisione con cui ogni materiale, giunto, finitura e tolleranza dimensionale viene specificata e controllata. In un ambiente di camera bianca, sia esso classificato da ISO 1 a ISO 9 secondo lo standard ISO 14644 o GMP di grado da A a D come richiesto dagli organismi di regolamentazione farmaceutici, l'involucro dell'edificio non è meramente strutturale. È un componente attivo del sistema di controllo della contaminazione. Ogni superficie deve resistere alla crescita microbica, non rilasciare particelle, resistere a frequenti pulizie chimiche e mantenere la stabilità dimensionale sotto i differenziali di pressione positivi che impediscono l’ingresso di contaminanti. I pannelli da costruzione standard progettati per edifici industriali o commerciali non possono soddisfare questi requisiti, motivo per cui i pannelli sandwich per camere bianche esistono come categoria di prodotto distinta.

L'esclusiva struttura multistrato che distingue questi pannelli

La caratteristica distintiva di un pannello sandwich per camera bianca è la sua struttura composita, che integra molteplici funzioni prestazionali in un unico spessore del pannello che generalmente varia da 50 mm a 150 mm. Ciascuno strato del pannello contribuisce con un insieme specifico di proprietà e l'interazione tra gli strati è progettata per produrre un profilo prestazionale combinato che nessun singolo materiale potrebbe ottenere da solo.

Fogli di rivestimento esterno

Le lamiere di rivestimento interne ed esterne costituiscono le superfici visibili e funzionali del pannello. Per le applicazioni in camere bianche, questi sono più comunemente realizzati in acciaio zincato preverniciato con un rivestimento in poliestere, resina epossidica o PVDF applicato sulla superficie rivolta verso la stanza. Il sistema di rivestimento deve essere non poroso, resistente agli agenti chimici e in grado di resistere a ripetute pulizie con alcol isopropilico, vapore di perossido di idrogeno, ipoclorito di sodio e altri disinfettanti aggressivi utilizzati negli ambienti di produzione farmaceutica e di semiconduttori. I rivestimenti in acciaio inossidabile, in genere di grado 304 o 316L, sono specificati per le applicazioni più impegnative, come aree di produzione farmaceutica asettica o camere bianche per la lavorazione degli alimenti, dove sono richieste una resistenza superiore alla corrosione e la capacità di essere elettrolucidati fino a ottenere una finitura quasi a specchio. I rivestimenti in alluminio vengono utilizzati laddove la riduzione del peso è una priorità senza sacrificare la resistenza alla corrosione.

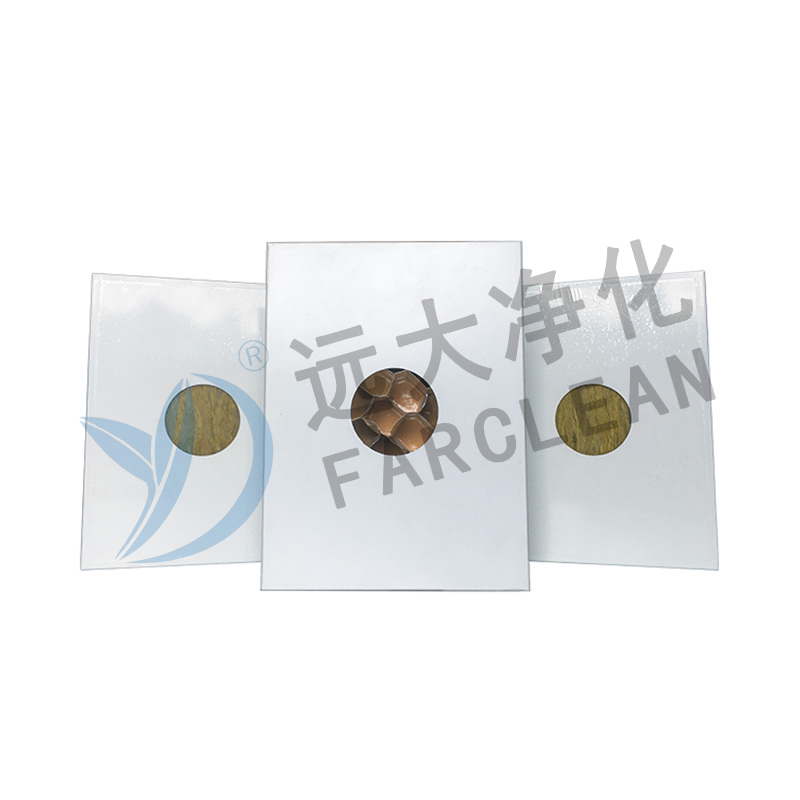

Materiali isolanti del nucleo

Il materiale centrale occupa la zona centrale del pannello ed è responsabile dell'isolamento termico, delle prestazioni acustiche, della resistenza al fuoco e di una parte significativa della rigidità strutturale del pannello. I pannelli sandwich per camere bianche sono prodotti con diversi tipi di nucleo, ciascuno adatto a diverse priorità prestazionali. Le anime in lana minerale (lana di roccia) forniscono un'eccellente resistenza al fuoco, ottenendo classificazioni non combustibili secondo la norma EN 13501-1, e sono specificate negli impianti farmaceutici e negli ospedali dove le norme sulla sicurezza antincendio sono più rigorose. I nuclei in schiuma di poliuretano (PUR) e poliisocianurato (PIR) offrono valori di isolamento termico superiori (coefficienti lambda inferiori) per lo stesso spessore del pannello, rendendoli la scelta preferita dove l'efficienza energetica e la precisione del controllo della temperatura sono i fattori principali. I nuclei in alluminio o carta a nido d'ape forniscono eccezionali rapporti resistenza/peso per i pannelli del soffitto dove è richiesta capacità di carico strutturale senza aggiungere peso eccessivo alla struttura di supporto.

Impermeabilità e integrità della pressione: un elemento di differenziazione fondamentale

Uno dei requisiti tecnicamente più impegnativi per l’involucro di un edificio per camere bianche è l’ermeticità. Le camere bianche vengono mantenute a una pressione dell'aria positiva rispetto agli spazi adiacenti meno controllati, creando un differenziale di pressione che tenta continuamente di forzare l'aria - e tutti i contaminanti che trasporta - verso l'esterno attraverso qualsiasi fessura, giuntura o penetrazione nell'involucro. Se il sistema a pannelli consente perdite d’aria, il differenziale di pressione viene compromesso e la strategia di controllo della contaminazione fallisce, indipendentemente dalla potenza del sistema HVAC e di filtraggio.

I pannelli sandwich per camere bianche soddisfano questo requisito attraverso un sistema di giunti ad incastro progettato con precisione. I pannelli si collegano tra loro e agli elementi del telaio strutturale tramite giunti maschio-femmina o a camma sigillati con cordoni continui di sigillante approvato, in genere a base di silicone o poliuretano, applicati durante l'installazione. La geometria del giunto è progettata per accogliere l'espansione termica e i movimenti strutturali minori senza rompere il sigillo, mantenendo l'ermeticità per l'intera vita utile della struttura. Giunti angolari interni, giunzioni soffitto-parete e attraversamenti per servizi (condutture elettriche, tubazioni, condotti HVAC) richiedono tutti pezzi di rifinitura e sistemi di guarnizioni appositamente progettati che mantengano l'integrità della pressione dell'involucro in ogni punto di transizione.

Il test delle perdite d'aria dopo l'installazione, utilizzando metodi di pressurizzazione basati sulla norma EN 13829 o standard equivalenti, è una pratica standard nella messa in servizio delle camere bianche dei prodotti farmaceutici e dei semiconduttori per verificare che l'involucro così costruito soddisfi la classe di tenuta all'aria specificata prima che inizi la convalida operativa. I sistemi di pannelli sandwich per camere bianche di produttori rinomati sono progettati e testati per ottenere le classificazioni di perdita più basse disponibili secondo questi standard.

Progettazione igienica delle superfici e prevenzione della dispersione di particelle

Le caratteristiche superficiali di un pannello sandwich per camera bianca sono progettate con una specificità che non ha eguali nei prodotti da costruzione standard. Ogni decisione progettuale, dalla chimica del rivestimento frontale del pannello al profilo del rivestimento del giunto, viene presa con l'obiettivo di ridurre al minimo la generazione di particelle, prevenire la colonizzazione microbica e facilitare una pulizia e una disinfezione efficaci.

• Superfici lisce e non porose: La superficie rivolta verso la stanza di un pannello per camera bianca deve avere una ruvidità superficiale sufficientemente bassa da impedire l'intrappolamento di particelle e la formazione di biofilm. I pannelli in acciaio rivestito raggiungono tipicamente valori di rugosità superficiale di Ra 0,8 µm o migliori, mentre l'acciaio inossidabile elettrolucidato può raggiungere Ra 0,2 µm. Queste superfici lisce consentono alle soluzioni disinfettanti di entrare in contatto uniforme con l'intera superficie durante i cicli di pulizia, senza lasciare microscopici recessi dove possono rifugiarsi i microrganismi.
• Angoli interni smussati: Gli angoli interni ad angolo retto tra pareti e pavimenti e tra pareti e soffitti sono impossibili da pulire a fondo e accumulano particelle nelle zone morte protette dal flusso d'aria. I sistemi di pannelli sandwich per camere bianche incorporano sezioni angolari smussate preformate, in genere con un raggio compreso tra 50 e 100 mm, che eliminano gli angoli interni vivi in ​​tutta la struttura, consentendo alle attrezzature di pulizia di raggiungere ogni superficie senza interruzioni.
• Fronti del pannello a filo e fissaggi ad incasso: Gli elementi di fissaggio sporgenti, le teste delle viti esposte e le discontinuità superficiali generano turbolenze nei modelli di flusso d'aria laminare che le camere bianche utilizzano per spazzare via le particelle dalle zone di lavoro critiche. I pannelli per camere bianche vengono fissati utilizzando sistemi di fissaggio nascosti o incassati che mantengono una superficie piana e ininterrotta del pannello, preservando i modelli prevedibili del flusso d'aria da cui dipende il controllo della contaminazione.
• Resistenza chimica dei rivestimenti: Il rivestimento superficiale deve resistere al degrado, inclusi formazione di bolle, sfarinamento e cambiamento di colore, se esposto all'intera gamma di detergenti e disinfettanti utilizzati nella struttura durante la sua vita operativa. I rivestimenti in PVDF offrono il più ampio spettro di resistenza chimica e la durata di servizio più lunga, rendendoli la specifica preferita per le strutture con protocolli di pulizia aggressivi.

Confronto tra i tipi di nuclei dei pannelli sandwich per camere bianche

La selezione del materiale d'anima corretto è una delle decisioni più importanti nelle specifiche dei pannelli per camere bianche. La tabella seguente fornisce un confronto strutturato delle principali opzioni fondamentali per supportare la selezione informata in base alle priorità specifiche del progetto:

Flessibilità modulare e riconfigurabilità

Una delle caratteristiche più preziose dal punto di vista pratico e commercialmente significative del sistema di pannelli sandwich per camere bianche è la sua intrinseca modularità. A differenza delle tradizionali recinzioni per camere bianche con costruzione ad umido, realizzate con blocchi intonacati o cemento colato, che sono effettivamente permanenti una volta costruite, una camera bianca con pannelli sandwich può essere smontata, estesa, ridotta o spostata con una frazione del tempo, dei costi e dei disagi necessari per modificare una struttura convenzionale.

I pannelli vengono prodotti secondo larghezze standard, in genere 600 mm, 1.000 mm o 1.200 mm, con lunghezze personalizzate tagliate per adattarsi all'altezza dal pavimento al soffitto della struttura. Il sistema di giunzione ad incastro consente di collegare e scollegare i pannelli senza danneggiare i pannelli stessi, il che significa che una camera bianca costruita con pannelli sandwich di qualità conserva un valore residuo significativo come risorsa riconfigurabile. Per i produttori farmaceutici che devono adattare il layout delle loro strutture al cambiamento del portafoglio di prodotti, o per i produttori di elettronica che hanno bisogno di espandere la capacità delle camere bianche in risposta a nuove linee di prodotti, questa riconfigurabilità si traduce direttamente in minori spese in conto capitale e tempi di produzione più rapidi rispetto agli approcci di costruzione convenzionali.

La velocità di installazione è un altro vantaggio chiave del sistema a pannelli modulari. Un involucro completo per camera bianca (pareti, soffitto, porte, finestre e passaggi di servizio) può in genere essere installato da un team di appaltatori specializzati in una frazione del tempo necessario per costruire uno spazio equivalente utilizzando i metodi di costruzione tradizionali. I pannelli arrivano sul posto prefabbricati secondo le dimensioni esatte, richiedendo solo l'assemblaggio e la sigillatura invece del processo di costruzione sequenziale multi-professionale richiesto dall'edilizia convenzionale. Questa tempistica di installazione ridotta riduce i tempi di messa in servizio della struttura e consente alle operazioni di produzione di iniziare a generare entrate prima.

Industrie che si affidano ai pannelli sandwich per camere bianche

La combinazione unica di proprietà offerte dai pannelli sandwich per camere bianche li rende il sistema di costruzione specifico in un'ampia gamma di settori in cui il controllo della contaminazione è un requisito normativo o un imperativo della qualità del prodotto.

• Produzione farmaceutica: Gli impianti di produzione farmaceutici regolamentati dalle GMP richiedono camere bianche classificate da ISO 5 a ISO 8 (GMP di grado da A a D) per le diverse fasi della produzione. I pannelli sandwich per camere bianche con nuclei in lana minerale e rivestimenti in acciaio inossidabile o acciaio rivestito in PVDF sono le specifiche standard, soddisfacendo sia i requisiti igienici delle superfici delle linee guida GMP sia i requisiti di sicurezza antincendio delle normative sugli impianti farmaceutici.
• Produzione di semiconduttori ed elettronica: Gli impianti di fabbricazione di wafer per la produzione di semiconduttori richiedono le classificazioni di camera bianca più rigorose, da ISO 1 a ISO 5, dove anche le particelle inferiori al micron possono distruggere interi lotti di wafer per un valore di milioni di dollari. I sistemi di pannelli in queste strutture devono essere compatibili con i sistemi di filtraggio HEPA e ULPA ad altissima efficienza e con i precisi modelli di flusso d'aria laminare che proteggono le superfici dei wafer durante la lavorazione.
• Produzione di dispositivi medici: La produzione di dispositivi medici impiantabili, apparecchiature diagnostiche sterili e strumenti chirurgici ai sensi della norma ISO 13485 e FDA 21 CFR Parte 820 richiede ambienti puliti in cui sia la contaminazione particellare che quella microbica sono rigorosamente controllate. Le superfici dei pannelli devono resistere ai protocolli di pulizia e sterilizzazione convalidati applicati durante la qualificazione della struttura.
• Biotecnologie e terapia genica: La produzione di prodotti biologici, terapie cellulari e terapie geniche implica il lavoro con sistemi biologici viventi che sono estremamente sensibili alla contaminazione. Le custodie con pannelli sandwich per camere bianche per queste applicazioni devono raggiungere e mantenere i più alti livelli di controllo ambientale fornendo allo stesso tempo le caratteristiche di contenimento della biosicurezza richieste quando si lavora con agenti biologici.
• Lavorazione di alimenti e bevande: Le zone di produzione alimentare ad alta cura e ad alto rischio, come la lavorazione della carne pronta, la produzione di latte artificiale e il riempimento asettico di bevande, utilizzano pannelli sandwich per camere bianche per creare zone igieniche controllate che impediscono la contaminazione incrociata tra le aree di lavorazione e proteggono i prodotti dai rischi microbiologici ambientali.

Specifiche chiave da verificare quando si scelgono i pannelli sandwich per camere bianche

Dato il ruolo fondamentale che i pannelli sandwich per camera bianca svolgono nella strategia di controllo della contaminazione di una struttura, le decisioni relative alle specifiche e agli approvvigionamenti devono essere prese con rigorosa diligenza tecnica. I seguenti parametri devono essere verificati rispetto ai requisiti del progetto prima di impegnarsi con un fornitore di pannelli:

• Certificazione del rivestimento superficiale: Confermare che il rivestimento rivolto verso la stanza sia stato testato e certificato in modo indipendente per la resistenza ai detergenti e disinfettanti specifici che verranno utilizzati nella procedura di pulizia convalidata della struttura. Richiedi rapporti sui test di resistenza chimica, non solo dichiarazioni dei fornitori.
• Classificazione delle prestazioni al fuoco: Verificare che il sistema di pannelli, inclusi sia i rivestimenti che il nucleo, soddisfi la classificazione antincendio richiesta secondo lo standard di regolamento edilizio applicabile (EN 13501-1 in Europa, certificazione UL in Nord America) per il tipo di occupazione e la giurisdizione della struttura.
• Trasmittanza termica (valore U): Confermare che lo spessore del pannello e le specifiche del nucleo raggiungano il valore U richiesto per gli obiettivi di prestazione termica della struttura, in particolare per le camere bianche che mantengono le temperature significativamente al di sopra o al di sotto della temperatura ambiente per supportare i processi di produzione.
• Portata del pannello e capacità di carico: Per i pannelli del soffitto che si estendono tra i supporti strutturali, verificare la deflessione e la capacità di carico del pannello sotto il peso combinato del pannello stesso, di qualsiasi attrezzatura montata sul soffitto e del carico distribuito dal plenum HVAC sovrastante.
• Dati sull'ermeticità del sistema di giunzione: Richiedere dati di prova - non solo dichiarazioni di progettazione - che dimostrino le prestazioni di tenuta all'aria del sistema di giunzione del pannello sotto i differenziali di pressione a cui funzionerà la struttura, per confermare che l'involucro raggiungerà la classificazione di perdita richiesta dopo l'installazione.

Il pannello sandwich per camera bianca è unico perché consolida le funzioni strutturali, termiche, igieniche, di sicurezza e di controllo della contaminazione in un unico elemento edilizio preingegnerizzato che i sistemi di costruzione standard non sono fondamentalmente in grado di replicare. Per qualsiasi struttura in cui l'integrità di un ambiente controllato determina direttamente la sicurezza del prodotto, la conformità normativa e la fattibilità commerciale, il pannello sandwich per camera bianca non è semplicemente un'opzione preferita: è la soluzione ingegnerizzata che rende possibile l'ambiente controllato.
