Qual è la differenza tra una scatola passante autopulente e una non autopulente e quale è quella giusta per la tua camera bianca?

Che cos'è una scatola passante e perché è importante il tipo di pulizia?

A scatola passante - chiamato anche camera di passaggio o portello di trasferimento - è un involucro ad accesso controllato installato nella parete tra due stanze con classificazioni di pulizia diverse. Il suo scopo è consentire il trasferimento di materiali, componenti, strumenti o documenti tra questi ambienti senza richiedere al personale di attraversare fisicamente il confine, impedendo così la migrazione di contaminanti da un'area di classe inferiore a una camera bianca di classe superiore. Le scatole passanti sono infrastrutture fondamentali nella produzione farmaceutica, nella fabbricazione di semiconduttori, nelle sale operatorie ospedaliere, nell'assemblaggio di microelettronica e in qualsiasi altra struttura in cui il mantenimento di una rigorosa separazione ambientale è un requisito normativo o di qualità.

La distinzione tra una scatola passante non autopulente e una scatola passante autopulente è una delle decisioni di selezione delle apparecchiature più importanti nella progettazione di camere bianche. Determina non solo come viene gestita la contaminazione durante i trasferimenti, ma anche quanto intervento di pulizia manuale è necessario, quanto velocemente può essere completato il ciclo di trasferimento, quale livello di rischio microbico o particolato viene introdotto ad ogni evento di trasferimento e, infine, quali standard normativi la struttura può credibilmente affermare di soddisfare. Comprendere le differenze meccaniche, operative e di conformità tra questi due tipi è essenziale prima di specificare una nuova struttura o un progetto di aggiornamento di una camera bianca.

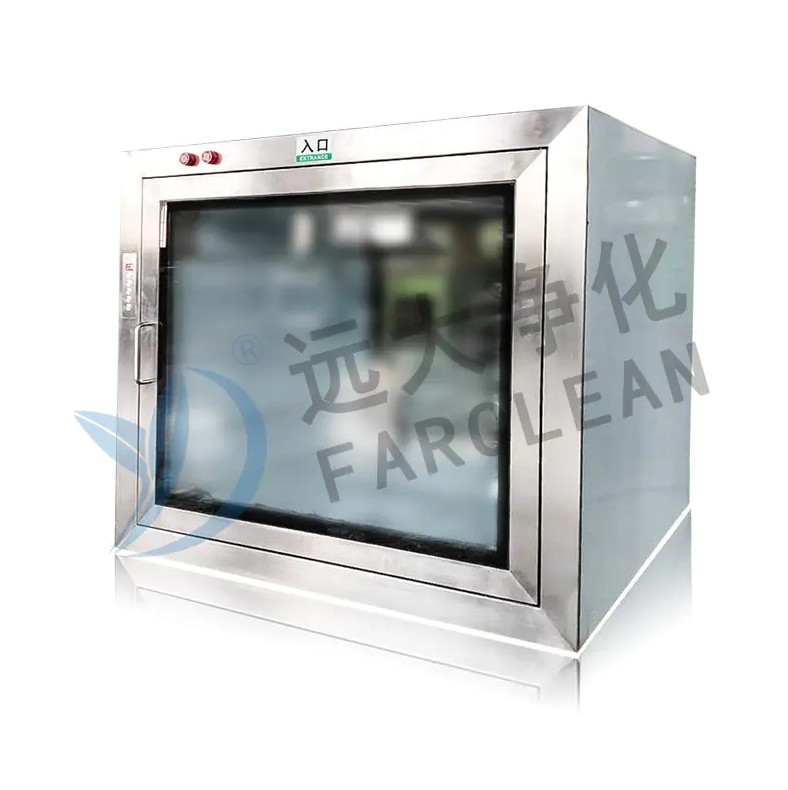

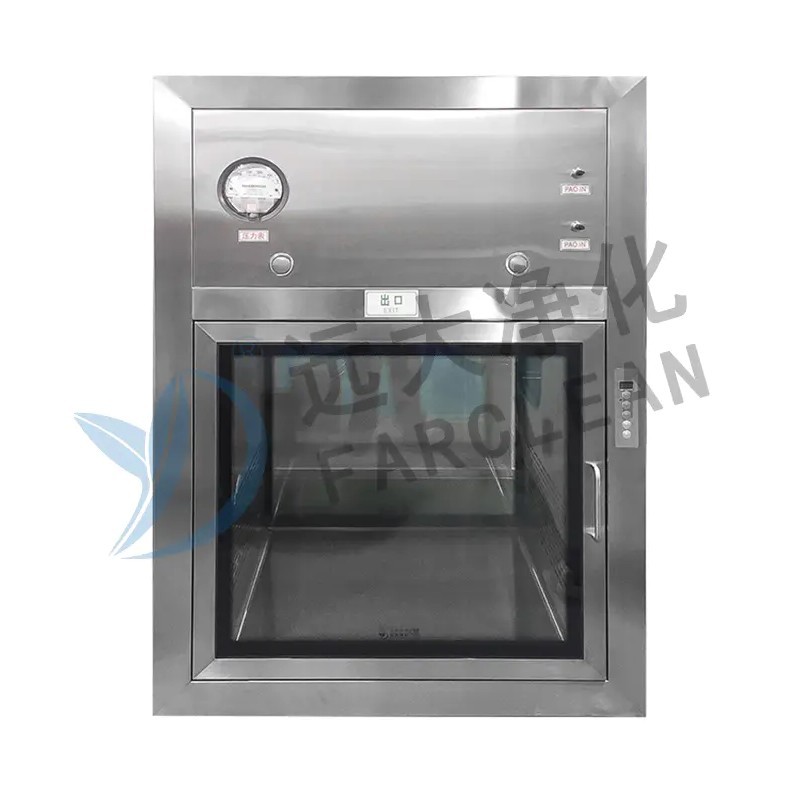

Come funziona una scatola passante non autopulente

Una scatola passante non autopulente è un dispositivo di trasferimento passivo. Nella sua forma più elementare, è costituito da una camera in acciaio inossidabile con porte interbloccate su ciascun lato – una che si apre nella stanza di classificazione inferiore e una nella camera bianca di classificazione superiore – una lampada germicida UV per la decontaminazione della superficie tra i trasferimenti e, in molte configurazioni, un’unità di filtraggio HEPA che mantiene una pressione positiva all’interno della camera per impedire la migrazione della contaminazione verso l’interno quando viene aperta una delle porte.

Il termine "non autopulente" si riferisce al fatto che la pulizia fisica dell'interno della camera (pulizia delle superfici con disinfettante, rimozione del particolato depositato durante i trasferimenti, pulizia dei punti di drenaggio) deve essere eseguita manualmente dal personale della camera bianca seguendo le procedure operative standard (SOP) stabilite. Il ciclo di irradiazione della lampada UV che avviene tra i trasferimenti fornisce un certo grado di decontaminazione microbica della superficie, ma la radiazione UV non rimuove la contaminazione da particolato, non raggiunge le superfici in ombra e non può sostituire la disinfezione chimica convalidata quando è richiesta la riduzione della carica batterica a uno specifico livello di riduzione logaritmica.

Le scatole passanti non autopulenti sono prodotte in un'ampia gamma di dimensioni: dalle piccole unità da tavolo per il trasferimento di documenti o fiale di campioni alle grandi camere da pavimento in grado di ospitare carrelli per apparecchiature. I materiali di costruzione sono tipicamente acciaio inossidabile 304 o 316L con saldature interne continue, angoli interni smussati per eliminare recessi che intrappolano particelle e superfici interne lisce lucidate a specchio che riducono al minimo l'adesione di particelle e microrganismi. I meccanismi di interblocco, meccanici o elettronici, impediscono l’apertura simultanea di entrambe le porte, che è una funzione obbligatoria di controllo della contaminazione indipendentemente dal tipo di pulizia.

Come funziona una scatola passante autopulente

Una scatola passante autopulente incorpora un sistema di decontaminazione automatizzato all'interno della camera che funziona senza intervento manuale tra i cicli di trasferimento. Le tecnologie di decontaminazione automatizzata più comuni utilizzate nelle scatole passanti autopulenti sono il perossido di idrogeno vaporizzato (VHP), il vapore di perossido di idrogeno (HPV) o il gas formaldeide, dove il VHP è l'attuale standard del settore grazie alla sua efficacia, al profilo dei residui, alla compatibilità dei materiali e all'accettazione normativa nelle applicazioni farmaceutiche e sanitarie.

In una scatola passante autopulente VHP, il ciclo automatizzato segue una sequenza definita: la camera si sigilla, un'unità vaporizzatore inietta il vapore H₂O₂ a una concentrazione controllata (tipicamente 100-1.000 ppm a seconda della riduzione logaritmica richiesta), il vapore rimane all'interno della camera sigillata per un tempo di contatto convalidato e un convertitore catalitico o una fase di aerazione scompone quindi l'H₂O₂ residuo in acqua e ossigeno, portando la concentrazione residua al di sotto del livello occupazionale. limite di esposizione (tipicamente 1 ppm) prima che lo sportello lato pulito possa essere aperto. L'intero ciclo automatizzato richiede in genere da 15 a 45 minuti a seconda del volume della camera e del livello di decontaminazione richiesto, ottenendo un'attività sporicida di riduzione ≥ 6 log contro le spore di Geobacillus stearothermophilus, che è il punto di riferimento per la decontaminazione dei confini farmaceutici di grado A/B.

Alcune scatole passanti autopulenti integrano il ciclo VHP con un sistema di flusso d'aria integrato con filtro HEPA che elimina la contaminazione da particolato introdotta durante il processo di caricamento, fornendo sia la decontaminazione particellare che quella microbica in un unico ciclo automatizzato. I sistemi di controllo sulle unità autopulenti sono generalmente basati su PLC con interfacce touchscreen, registrazione dei cicli, gestione degli allarmi e capacità di esportazione dei dati per l'integrazione di record elettronici di batch, funzionalità che supportano direttamente la conformità a 21 CFR Parte 11 negli impianti farmaceutici regolamentati dalla FDA.

Confronto diretto: differenze chiave tra i due tipi

Le differenze operative, prestazionali e di costo tra le scatole passanti non autopulenti e quelle autopulenti sono sostanziali. La tabella seguente fornisce un confronto strutturato tra i criteri più rilevanti per le decisioni sulle specifiche delle camere bianche:

Scenari applicabili per scatole passanti non autopulenti

Le scatole passanti non autopulenti rimangono la soluzione adeguata ed economicamente vantaggiosa per un'ampia gamma di applicazioni in camere bianche e ambienti controllati in cui il profilo di rischio di contaminazione non richiede la decontaminazione sporicida automatizzata e dove le procedure di pulizia manuale possono essere convalidate in modo affidabile ed eseguite in modo coerente.

Confini della produzione farmaceutica dal grado C al grado D

Negli impianti farmaceutici, i trasferimenti tra aree di confezionamento di Grado D e aree di lavorazione secondaria di Grado C non richiedono un trattamento sporicida nel punto di trasferimento. Una scatola passante non autopulente con lampada UV, pressione positiva con filtro HEPA e una SOP di pulizia manuale convalidata che utilizza uno sporicida o un disinfettante appropriato fornisce una misura di controllo della contaminazione conforme a questo tipo di limite. Il costo di capitale inferiore e i requisiti di convalida più semplici dell'unità non autopulente ne fanno la specifica standard per questi confini interni meno critici.

Ambienti ospedalieri e sanitari

Nelle sale di preparazione delle farmacie ospedaliere, nei corridoi di rifornimento dei reparti di isolamento e nei reparti centrali dei servizi sterili, le scatole di passaggio non autopulenti fungono da meccanismo di trasferimento del materiale primario tra le zone pulite e sporche. La frequenza di trasferimento e i tipi di materiale in questi ambienti (farmaci confezionati, strumenti sterili avvolti, contenitori per campioni) sono compatibili con i protocolli di pulizia manuale assistita da raggi UV e i requisiti operativi più semplici si adattano al personale sanitario con una formazione generale piuttosto che specialistica in camera bianca.

Assemblaggio di componenti elettronici e semiconduttori

Nelle camere bianche di elettronica ISO Classe 6 e 7 che gestiscono l'assemblaggio di circuiti stampati, la produzione di componenti ottici o la produzione di strumenti di precisione, il problema principale della contaminazione è il particolato piuttosto che quello microbico. Le scatole passanti non autopulenti dotate di sistemi di spurgo dell'aria con filtro HEPA e barre di ionizzazione (per neutralizzare le cariche elettrostatiche che attirano le particelle sulle superfici dei componenti) forniscono un adeguato controllo della contaminazione a questi confini senza la complessità o il costo dei sistemi automatizzati di decontaminazione chimica.

Scenari applicabili per scatole passanti autopulenti

Le scatole passanti autopulenti con decontaminazione automatizzata VHP sono specificate ovunque le conseguenze di un evento di contaminazione siano gravi, in termini di sicurezza del paziente, garanzia di sterilità del prodotto, conformità normativa o integrità di processi sensibili di ricerca o produzione.

Produzione di prodotti farmaceutici sterili: limiti di grado A/B

L'applicazione più critica ed impegnativa per le scatole passanti autopulenti è al confine tra le camere bianche di fondo di Grado B e le zone di riempimento di Grado A nella produzione farmaceutica sterile. L'allegato 1 delle GMP dell'UE (revisione del 2022) affronta esplicitamente la necessità di robuste misure di controllo della contaminazione nei punti di trasferimento dei materiali in ambienti di grado A e le scatole di passaggio VHP automatizzate sono diventate il controllo tecnico standard del settore a questo confine. Il ciclo sporicida convalidato fornisce prove di decontaminazione documentate e riproducibili che la pulizia manuale non può eguagliare in modo affidabile, e la registrazione elettronica dei dati supporta la documentazione della strategia di controllo della contaminazione (CCS) ora richiesta dall'allegato 1 rivisto.

Laboratori di contenimento di livello 3 di biosicurezza e BSL-4

Le strutture di ricerca che gestiscono agenti selezionati, agenti patogeni di categoria A o materiali biologici ad alto rischio ai livelli di contenimento BSL-3 e BSL-4 richiedono che qualsiasi materiale che esce dalla zona di contenimento sia sottoposto a una decontaminazione convalidata prima di entrare nell'ambiente circostante. Le scatole passanti autopulenti con cicli VHP automatizzati rappresentano un controllo tecnico primario ai confini di queste strutture, fornendo una fase di decontaminazione automatizzata e verificabile che non richiede al personale di entrare nella zona ad alto rischio per eseguire la pulizia manuale.

Strutture per prodotti medicinali per terapie avanzate (ATMP).

Gli impianti di produzione di terapia cellulare e genica che trattano prodotti cellulari autologhi o allogenici hanno requisiti di prevenzione della contaminazione incrociata estremamente rigorosi, laddove un evento di contaminazione tra due prodotti specifici per un paziente potrebbe avere conseguenze dirette e gravi sulla sicurezza del paziente. Scatole passanti autopulenti con cicli di decontaminazione automatizzati e tracciabilità elettronica completa rappresentano lo standard delle specifiche per i trasferimenti di materiale all'interno e all'esterno delle suite di prodotti dei singoli pazienti in queste strutture, fornendo una pausa di contaminazione convalidata tra ogni campagna di prodotto.

Quadro decisionale per la selezione: scegliere il tipo giusto per la propria struttura

La scelta tra scatole passanti non autopulenti e autopulenti dovrebbe essere guidata da una valutazione strutturata del rischio piuttosto che dai soli costi. I seguenti criteri forniscono un quadro decisionale pratico:

• Definire le conseguenze della contaminazione al confine di trasferimento. Se un evento di contaminazione a questo punto potrebbe far sì che un prodotto non sterile raggiunga un paziente, un fallimento della sperimentazione clinica o un’azione normativa, è garantita un’unità autopulente con efficacia sporicida convalidata. Se la conseguenza è limitata alla rilavorazione o allo scarto del lotto senza impatto sulla sicurezza del paziente, può essere sufficiente un'unità non autopulente con una solida SOP manuale.
• Valutare la frequenza di trasferimento e i requisiti di throughput. I cicli VHP autopulenti di 15–45 minuti limitano la frequenza di trasferimento. Se il processo richiede trasferimenti di materiale frequenti e rapidi, a livello operativo potrebbero essere necessarie più unità autopulenti in parallelo o un'unità non autopulente con un ciclo veloce assistito da UV.
• Valutare l'affidabilità della pulizia manuale nel proprio ambiente operativo. Le unità non autopulenti dipendono interamente dalla conformità dell'operatore e dal rispetto delle SOP. Nelle strutture con un elevato turnover del personale, schemi di turni multipli o infrastrutture di formazione SOP inadeguate, la dipendenza umana dalla pulizia manuale introduce variabilità che i sistemi di autopulizia automatizzati eliminano.
• Considerare la compatibilità dei materiali con VHP. Non tutti i materiali tollerano l'esposizione ripetuta al VHP: alcuni metalli, alcuni polimeri e componenti elettronici possono essere degradati nel tempo dal vapore ossidativo H₂O₂. Se gli articoli trasferiti includono materiali sensibili al VHP, potrebbe essere necessaria un'unità non autopulente con un protocollo di disinfezione alternativo appropriato.
• Considerare il costo totale del ciclo di vita, non solo le spese in conto capitale. Il prezzo di acquisto più elevato di un’unità autopulente è spesso compensato, nell’arco di un periodo di tre-cinque anni, da costi di manodopera ridotti, minor consumo di disinfettante ed eventi di contaminazione evitati, che negli ambienti farmaceutici possono comportare costi di bonifica, rifiuto di lotti e indagini normative che superano di gran lunga il costo dell’apparecchiatura stessa.

In sintesi, le scatole passanti non autopulenti forniscono un controllo affidabile della contaminazione nei confini interni a basso rischio dove viene mantenuta la disciplina del processo manuale e il profilo di rischio di contaminazione è gestibile. Le scatole passanti autopulenti con decontaminazione automatizzata VHP rappresentano il controllo tecnico appropriato ovunque un processo di trasferimento sporicida convalidato, indipendente dal personale e tracciabile elettronicamente sia richiesto dalle aspettative normative, dai risultati della valutazione del rischio o dalla natura critica dei prodotti fabbricati o manipolati.
